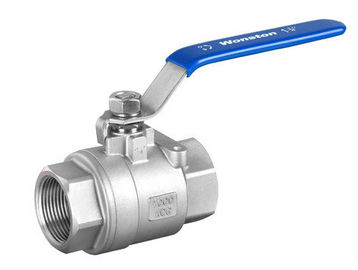

স্টেইনলেস স্টীল 2-পিসি ফ্লোটিং বল লক ভালভ সঙ্গে, এনপিটি, BSPT, BSPP কানেক্ট
সংক্ষিপ্ত ভূমিকা:
বল কপাটক পরিকল্পিত এবং ভাল এপিআই 6D অনুযায়ী উত্পাদন করা হয়. ভাসমান বল যখন ছোট ধীশক্তি, এবং সংশোধন করা হয়েছে বল যখন বৃহৎ ধীশক্তি. এটা অগ্নি সুরক্ষা কাঠামো এবং antistatic ডিভাইস রয়েছে. ব্যাপকভাবে পেট্রোলিয়াম, রসায়ন, জল চিকিত্সা শিল্পের জন্য ব্যবহৃত.
মূল অংশ ও উপাদান
নামের অংশ | উপাদান |
শরীর | WCB, ZG1Cr18Ni9Ti, CF8 |
বল | 1Cr18Ni9Ti 304.316 |
ডাঁটা | 1Cr18Ni9Ti 304.316 |
সীল রিং | Polytetrafluoroethlene (PTFE) |
বোঁচকা | Polytetrafluoroethlene (PTFE) |
ডিএন | জি | বি | এল | ই | এইচ | একটি |
6 | 1/4 " | 8 | 54 | 11.5 | 52 | 105 |
10 | 3/8 " | 10 | 54 | 11.5 | 52 | 105 |
15 | 1/2 " | 15 | 62.5 | 14 | 65 | 130 |
20 | 3/4 " | 20 | 73,5 | 15 | 70 | 130 |
25 | 1 " | 25 | 86 | 15 | 78 | 150 |
32 | 1-1 / 4 " | 32 | 101 | 18 | 82 | 180 |
40 | 1-1 / 2 " | 38 | 110 | 19 | 90 | 200 |
50 | 2 " | 50 | 123 | 19 | 98 | 200 |
65 | 2-1 / 2 " | 64 | 165 | 23 | 140 | 240 |
80 | 3 " | 80 | 190 | 25 | 135 | 260 |
প্রযুক্তিগত বৈশিষ্ট্য
নামমাত্র চাপ (এমপিএ) | পিএন | 2.5,4.0,6.4 |
স্ট্রেংথ পরীক্ষার চাপ (এমপিএ) | পিটি | 3.8,6.0,9.6 |
নিম্ন চাপ সীল পরীক্ষা (এমপিএ) | | 0.6 |
উচ্চ চাপ সীল পরীক্ষা (এমপিএ) | | 3.0,4.8,7.6 |
প্রযোজ্য মিডিয়াম | জল, তেল, গ্যাস, নাইট্রিক এসিড, অ্যাসিটিক অ্যাসিড |
প্রযোজ্য তাপমাত্রা | -40 ~ 180 ℃ |
বৈশিষ্ট্য:
- ভালভ স্টেম এর এন্টি blowout গঠন
যখন মাঝারি ভালভ মাধ্যমে পাস, ভালভ শরীরের চাপ সম্ভবত may
স্টেম আউট ধাক্কা, বা ভালভ, মেরামত হয় যখন সেখানে মাঝখানে চাপ
গহ্বর, স্টেম বা মাঝারি সহজে ভালভ disassembling উপর উড়ে যাওয়া বলে মনে হয়,
যা মানুষের আহত হতে পারে,
সম্ভাবনার প্রতিরোধ করতে, একটি ডামি ক্লাব প্যাকিং করা হয় এবং খোঁচা ভারবহন পুড়ে
অথবা প্যাকিং অন্যান্য কারণগুলোর, ভালভ শরীরের মাঝারি চাপে ক্ষতিগ্রস্ত হয়
উপরের সীল মুখ সংস্পর্শে ভালভ স্টেম এর ডামি ক্লাব করতে হবে
ভালভ শরীর.
সুতরাং ক্ষতি প্যাকিং অবস্থানে থেকে মাঝারি লিক আউট প্রতিরোধ.
- নির্ভরযোগ্য সীল গঠন
আসন PTFE গঠিত হয়. কারণ আসন এবং বল মধ্যে যোগাযোগ এলাকা হবে
মধ্যম গহ্বর চাপ ক্রমবর্ধমান সঙ্গে আরও উচ্চ হয়ে,
ছোট প্রতিরোধ বল ভালভ, সব ভালভ ক্ষুদ্রতম সহ্য করার ক্ষমতা আছে ক্ষেত্রে
হ্রাস জলোচ্ছাস এর, প্রতিরোধের এখনও অল্প.
- প্রম্পটে সুইচ
90 ° বল ভালভ circumrotates, এটা দ্রুত খুলতে বা বন্ধ করতে কাজ.
বিশেষ উল্লেখ:
প্রযুক্তিগত বৈশিষ্ট্য
- নামমাত্র ব্যাস: 1/2 "-25"
- প্রযোজ্য তাপমাত্রা: -29 ℃ ~ 425 ℃ (ইস্পাত) -40 ℃ ~ 550 ℃ (স্টেইনলেস স্টীল)
- নামমাত্র চাপ: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16 / 25/40/64/100/160, JIS 5k / 10K / 20K
- প্রযোজ্য মিডিয়াম: পানি, গ্যাস, তেল ও অন্যান্য ক্ষয়কারিতা মাঝারি.
অ্যাপ্লিকেশন স্ট্যান্ডার্ড
- প্রস্তুত মান: এপিআই 608 / তালা লাগান / বিএস / JIS
- মুখোমুখি মাত্রা: ANSI বি 16.10, এপিআই 6D / তালা লাগান / বিএস / JIS
- চক্রের উন্নত পার্শ্ব মাত্রা: ANSI বি 16.5 এমএসএস-এসপি-44 / তালা লাগান / বিএস / JIS
- টেস্ট: এপিআই 598 এপিআই 6D / তালা লাগান / বিএস / JIS
বর্ণনা:
সংক্ষিপ্ত ভূমিকা:
বল কপাটক পরিকল্পিত এবং ভাল এপিআই 608. ভাসমান বল অনুযায়ী উত্পাদন করা হয় যখন ছোট ধীশক্তি,
এবং নির্দিষ্ট বল যখন বৃহৎ ধীশক্তি.
এটা অগ্নি সুরক্ষা কাঠামো এবং antistatic ডিভাইস রয়েছে. ব্যাপকভাবে পেট্রোলিয়াম, রসায়ন, জল জন্য ব্যবহৃত
চিকিত্সা শিল্প.
বৈশিষ্ট্য:
- ভালভ স্টেম এর এন্টি blowout গঠন
যখন মাঝারি ভালভ মাধ্যমে পাস, ভালভ শরীরের চাপ সম্ভবত স্টেম আউট ধাক্কা, বা হতে পারে
যখন ভালভ মেরামত হয়, যদি সেখানে মধ্যম গহ্বর মধ্যে চাপ রয়েছে, স্টেম বা মাঝারি সহজে বলে মনে হয়
ভালভ, যা মানুষের আহত হতে পারে disassembling উপর উড়ে যাওয়া, প্রতিরোধ করার জন্য
সম্ভাবনার, একটি ডামি ক্লাব প্যাকিং করা হয় এবং খোঁচা ভারবহন পুড়ে বা প্যাকিং অন্যান্য কারণে ক্ষতিগ্রস্ত হয়
কারণ, ভালভ শরীরের মাঝারি চাপ ঘনিষ্ঠ সংস্পর্শে ভালভ স্টেম এর ডামি ক্লাব করতে হবে
ভালভ শরীরের উপরের সীল মুখ দিয়ে. সুতরাং ক্ষতি প্যাকিং থেকে মাঝারি লিক আউট প্রতিরোধ
অবস্থান.
- নির্ভরযোগ্য সীল গঠন
আসন PTFE গঠিত হয়. কারণ আসন এবং বল ইচ্ছার মধ্যে যোগাযোগ এলাকার আরও উচ্চ হয়ে
মধ্যম গহ্বর চাপ ক্রমবর্ধমান সঙ্গে, ক্ষুদ্র প্রতিরোধ বল কপাটক সব ক্ষুদ্রতম সহ্য করার ক্ষমতা আছে
ভালভ, হ্রাস জলোচ্ছাস ক্ষেত্রে, প্রতিরোধের সামান্য এখনও.
-Prompt সুইচ
90 ° বল ভালভ circumrotates, এটা দ্রুত খুলতে বা বন্ধ করতে কাজ.
টেস্ট চাপ পরীক্ষামূলক বস্তু | শেল টেস্ট | সীল টেস্ট | পিছনে সীল টেস্ট | এয়ার সীল টেস্ট | মধ্যম | পানি | বাতাস | একক | এমপিএ | Lbf / in2 | এমপিএ | Lbf / in2 | এমপিএ | Lbf / in2 | এমপিএ | Lbf / in2 | চাপ (ক্লাস) | 150 | 3.1 | 450 | 2.2 | 315 | 2.2 | 315 | 0.5-0.7 | 60-100 | 300 | 7.8 | 1125 | 5.6 | 815 | 5.6 | 815 | 400 | 10.3 | 1500 | 7.6 | 1100 | 7.6 | 1100 | 600 | 15.3 | 2225 | 11.2 | 1630 | 11.2 | 1630 | 900 | 23.1 | 3350 | 16.8 | 2440 | 16.8 | 2440 |
প্রধান সংযোগ মাত্রা  আদর্শ | ফাইলের আকার (মিমি) | মাত্রা (মিমি) | ইঞ্চি | ডিএন | এল | : D | D1 | D2 গ্রাহকের | খ | জেড Φd | এইচ | ওয়াট | Q41F / এইচ / ওয়াই-150Lb
Q341 এফ / এইচ / ওয়াই-150Lb
Q641 এফ / এইচ / ওয়াই-150Lb | 1/2 " | 15 | 108 | 89 | 60,5 | 35 | 12 | 4-Φ15 | 68 | 115 | 3/4 " | 20 | 117 | 98 | 70 | 43 | 12 | 4-Φ15 | 75 | 130 | 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 85 | 150 | 11/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 4-Φ15 | 96 | 190 | 11/2 " | 40 | 165 | 127 | 98.5 | 73,2 | 15 | 4-Φ15 | 107 | 230 | 2 " | 50 | 178 | 152 | 120,7 | 92 | 16 | 4-Φ19 | 118 | 240 | 21/2 " | 65 | 190 | 177,8 | 139,7 | 104,7 | 18 | 4-Φ19 | 145 | 280 | 3 " | 80 | 203 | 190,5 | 152,4 | 127 | 19 | 4-Φ19 | 160 | 310 | 4 " | 100 | 229 | 229 | 190,5 | 157 | 24 | 8-Φ19 | 185 | 330 | 5 " | 125 | 356 | 254 | 216 | 185,7 | 26 | 8-Φ22 | 230 | 600 | 6 " | 150 | 394 | 279 | 241,3 | 216 | 26 | 8-Φ22 | 260 | 800 | 8 " | 200 | 457 | 343 | 298,5 | 270 | 29 | 8-Φ22 | 310 | 1000 | 10 " | 250 | 533 | 406 | 362 | 324 | 31 | 12 Φ25 | 350 | 1200 |
|
আদর্শ | ফাইলের আকার (মিমি) | মাত্রা (মিমি) |
| ইঞ্চি | ডিএন | এল | : D | D1 | D2 গ্রাহকের | খ | জেড Φd | এইচ | ওয়াট |
Q41F / এইচ / ওয়াই-300Lb
Q341F / এইচ / ওয়াই-300Lb
Q641F / এইচ / ওয়াই-300LbY | 1/2 " | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 " | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 |
| 11/4 " | 32 | 178 | 133 | 98.5 | 64 | 19.5 | 4-Φ19 | 95 | 180 |
| 11/2 " | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 |
| 2 " | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 |
| 21/2 " | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 |
| 3 " | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 |
| 4 " | 100 | 305 | 254 | 200,2 | 157 | 32 | 8-Φ22 | 190 | 330 |
| 5 " | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 |
| 6 " | 150 | 403 | 318 | 270 | 216 | 37 | 12 Φ22 | 270 | 800 |
| 8 " | 200 | 502 | 381 | 330 | 270 | 42 | 12 Φ25 | 315 | 1000 |
| 10 " | 250 | 568 | 445 | 387,5 | 324 | 48 | 16 Φ29 | 380 | 1200 |
আদর্শ | ফাইলের আকার (মিমি) | মাত্রা (মিমি) |
| ইঞ্চি | ডিএন | এল | : D | D1 | D2 গ্রাহকের | খ | জেড Φd | এইচ | ওয়াট |
Q41F / এইচ / ওয়াই-600Lb
Q341F / এইচ / ওয়াই-600Lb
Q641F / এইচ / ওয়াই-600Lb | 1/2 " | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 " | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 |
| 1 " | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 |
| 11/2 " | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 |
| 2 " | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 |
| 3 " | 80 | 356 | 210 | 168,2 | 127 | 32 | 8-Φ22 | 175 | 280 |
| 4 " | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 |
| 6 " | 150 | 559 | 356 | 292 | 216 | 48 | 12 Φ29 | 340 | 800 |
| 8 " | 200 | 660 | 419 | 349 | 270 | 56 | 12 Φ32 | 400 | 1000 |
| 10 " | 250 | 787 | 508 | 432 | 324 | 64 | 16 Φ35 | 440 | 1200 |
