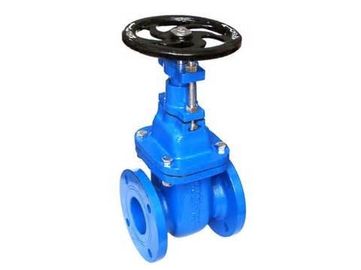

কাস্টম নমনীয় আয়রন ভোটদান প্রক্রিয়া পাইপলাইন স্লুইচ ভালভ BS5163
বিশেষ উল্লেখ
প্রাণবন্ত উপবিষ্ট গেট ভালভ
উপাদান: নমনীয়
ডিজাইন মান: BS5163
Flang তুরপুন: ANSI বর্গ 125, বর্গ 150
সংক্ষিপ্ত ভূমিকা
স্লুইচ ভালভ ধরনের ব্যাপকভাবে কাজ চাপ এবং তাপমাত্রা বড় পরিসীমা সঙ্গে ব্লক ভালভ ব্যবহার করা হয়, বাঁধন বা পাইপলাইন ভিতরে মাঝারি সাথে সংযোগ করার জন্য ব্যবহার করা হয়. স্লুইচ ভালভ ক্রমবর্ধমান স্টেম স্লুইস ভালভ এবং অ ক্রমবর্ধমান স্টেম স্লুইস ভালভ উপসংহারে. স্লুইচ ভালভ পারেন একটি ক্রমবর্ধমান বা nonrising স্টেম থাকার হিসাবে চিহ্নিত করা হয়. একটি গেট ভালভ স্বতন্ত্র বৈশিষ্ট্য গেট এবং আসন sealing পৃষ্ঠতলের প্ল্যানার হয়, তাই যখন তরল এবং সর্বনিম্ন সীমাবদ্ধতা একটি সোজা লাইন প্রবাহ পছন্দসই গেট ভালভ প্রায়ই ব্যবহার করা হয়. গেট মুখমন্ডল একটি কীলক আকৃতি গঠন করতে পারেন বা তারা সমান্তরাল হতে পারে. গেট ভালভ প্রাথমিকভাবে পারমিট বা তরল প্রবাহ রোধ করার জন্য ব্যবহার করা হয়, কিন্তু সাধারণত গেট ভালভ, প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহার করা উচিত নয় যদি না তারা বিশেষভাবে যে উদ্দেশ্য জন্য ডিজাইন করা হয়. তরল ভেদ করার ক্ষমতা তাদের কারণে গেট ভালভ প্রায়ই পেট্রোলিয়াম শিল্পে ব্যবহার করা হয়.
পণ্যের বৈশিষ্ট্য
চ্যানেল ভালভ ভিতরে সোজা, কম প্রবাহ প্রতিরোধের.
কোন ব্যাপার খোলা বা বন্ধ, ভালভ ডিস্ক সবসময় প্রবাহ দিক, সুইচ সহজ ঋজু চলে আসে.
ডিস্ক তুলে কান্ডের গতি, দীর্ঘ স্ট্রোক উপর ভিত্তি করে, তাই এটা দীর্ঘ সময় স্যুইচ করার জন্য খরচ, কিন্তু জল হাতুড়ি অস্তিত্ব এড়ানো হবে.
চ্যানেল উভয় পক্ষের প্রতিসম হয়, মাধ্যম দুই নির্দেশ, ইনস্টল করার সহজ দিকে প্রবাহিত হয় না.
স্লুইস ভালভ শ্রেণিবিন্যাস
উপাদান: ঢালাই লোহা, নিক্ষেপ ইস্পাত, স্টেইনলেস স্টীল, নিক্ষিপ্ত তামা.
ভালভ স্টেম গঠন: ক্রমবর্ধমান বা nonrising
সীল টাইপ: অনমনীয়তা সীল বা নরম সীল
সংযোগ: চক্রের উন্নত পার্শ্ব, বিস্কুট, থ্রেড
চালিত টাইপ: হ্যান্ডেল, বৈদ্যুতিক বায়ুসংক্রান্ত.
Z41 ক্রমবর্ধমান স্টেম স্লুইস ভালভ এবং Z45 স্টেম স্লুইস ভালভ nonrising
1. রাইজিং স্টেম স্লুইস ভালভ: ভালভ বাদাম কভার বা বন্ধনী হয়, বাদাম ভালভ স্টেম তুলে উপলব্ধি করা ঘুরান, গঠন এই ধরনের সহায়ক হয় কান্ডের না শুধুমাত্র তৈলাক্তকরণ কিন্তু একটি স্বতন্ত্র খোলা বা বন্ধ ডিগ্রী আছে, এবং এখন এটা হয়েছে ব্যাপকভাবে ব্যবহার করা হয়েছে.
2. Nonrising সরাসরি মাধ্যম, ইনস্টলেশন ভূগর্ভস্থ বা যেখানে উল্লম্ব স্থান সীমিত জন্য উপযুক্ত সঙ্গে স্লুইস ভালভ স্পর্শ ডাঁটা. এই কাঠামো অসুবিধা যে থ্রেড জারিত বা ক্ষতিগ্রস্ত হবে.
স্টেম ক্রমবর্ধমান এবং স্টেম স্লুইস ভালভ nonrising মধ্যে বিভিন্ন
রাইজিং ভালভ অবস্থানের একটি চাক্ষুষ ইঙ্গিত প্রদান কান্ড কারণ স্টেম গেট সংযুক্ত করা হয় এমন যে গেট ও উত্থানের এবং ভালভ পরিচালিত হয় একসঙ্গে অর্ধবৃত্ত. যেহেতু গেট বা আপ ভ্রমণ উত্থাপন বা স্টেম কমিয়ে ছাড়া থ্রেড উপর স্টেম নিচে Nonrising স্টেম ভালভ, একটি পয়েন্টার স্টেম উপরের শেষ সম্মুখের থ্রেড ভালভ অবস্থান নির্দেশ করতে হতে পারে. Nonrising ডালপালা ব্যবহৃত হয় ভূগর্ভস্থ বা যেখানে উল্লম্ব স্থান সীমিত.
গ্রহণ স্ট্যান্ডার্ড
পদ | মান |
| ডিজাইন প্রস্তুত স্বীকৃতি | গিগাবাইট / T12234 |
| ভালভ গঠন দৈর্ঘ্য | গিগাবাইট / T12221 |
| ভালভ চক্রের উন্নত পার্শ্ব সংযোগ | জেবি / T79 |
| ভালভ পরিদর্শন | জেবি / T9092 |
পারফরমেন্স পরামিতি
প্রবন্ধের নাম | চক্রের উন্নত পার্শ্ব কাস্ট IronGlobe ভালভ |
সংযোগ | চক্রের উন্নত পার্শ্ব |
নামমাত্র ব্যাস | DN25-DN600 |
নামমাত্র চাপ | PN16 / PN25 / PN40 / PN64 |
টেস্ট চাপ | হাউজিং পরীক্ষা: পিএন × 1.5 সীল পরীক্ষা: পিএন × 1.1 |
পৃষ্ঠ চিকিত্সা | স্টেইনলেস স্টীল শরীর, অন্যান্য লেপ |
| প্রযোজ্য তাপমাত্রা | ≤450 ° সি |
প্রযোজ্য mediums | জল, তেল, গ্যাস, বাষ্প, and so on. |
পার্টস জন্য ঐচ্ছিক সামগ্রী
পার্টস নাম | ঐচ্ছিক সামগ্রী |
দেহ কভার | স্টেইনলেস স্টীল CF8 / CF8M / CF3M, WCB, কাস্ট ইস্পাত WCB ঢালাই লোহা (QT450) |
বল | CF8 (পি) CF8M (রাঃ) CF3M (আরএল), কাস্ট ইস্পাত ঢালাই লোহা ব্রোঞ্জ খচিত |
আসন | কপাটক দেহ, Stereoplasm পাইন, ব্রোঞ্জ খচিত |
খাদ | স্টেইনলেস স্টীল 3046SS, 316SS, 416SS |
| সীল পৃষ্ঠ | কপাটক শরীর, আস্তরণ ঢালাই খাদ / ব্রোঞ্জ |
| প্যাকিং স্পেসার | PTFE / PPL গ্রাফাইট |
| হাতে চাকা | ঘাতসহ ঢালাই ইস্পাত, ধূসর ঢালাই লোহা |
দৃঢ়ভাবে আবদ্ধকারী | স্টেইনলেস স্টীল কার্বন ইস্পাত |
ইনস্টলেশন সংক্রান্ত বিবরণ
1. হাত চাকা, স্তর, এবং সংক্রমণ প্রক্রিয়া craned করা যাবে না বা ক্র্যাশ করেছে.
2. ডাবল ডিস্ক স্লুইস উল্লম্বভাবে ইনস্টল করা উচিত
3. এটি খোলা স্লুইস ভালভ সামনে প্রথমত বাইপাস ভালভ খুলুন উচিত, চাপ কমাতে, দয়া করে নির্দেশাবলী অনুযায়ী ইনস্টল করা হলে একটি সংক্রমণ ব্যবস্থার সাথে ভালভ.
4. ভালভ যদি ভালভ ঘন ঘন ব্যবহৃত হয় কম একবার না, প্রতি মাসে lubricated করা আবশ্যক.
5. স্লুইচ মাঝারি বাঁধন হিসেবে ব্যবহৃত ভালভ, চাপ হ্রাস সর্বনিম্ন পৌঁছাতে হবে যখন সম্পূর্ণরূপে opeded.
6. স্লুইচ ভালভ যা সম্পূর্ণরূপে খোলা বা বন্ধ সমন্বয় বা থ্রোটলিং জন্য উপযুক্ত না অবস্থার কাজ করার জন্য উপযুক্ত হয়.
অপারেশন সংক্রান্ত নির্দেশাবলী
1. নিশ্চিত পাইপলাইন এবং ভালভ অপারেশন আগে পরিষ্কার করা হয়েছে তা নিশ্চিত করুন.
2. ঘোরান হাতে চাকা বামাবর্তী, ড্রাইভ স্টেম, ডিস্ক খোলার, যখন ঘড়ির কাঁটার দিকে হাত চাকা ঘোরাতে কঠিন চ্যানেল সম্পূর্ণরূপে উন্মুক্ত থাকবে যখন উচ্চতা ব্যাস ভালভ সমান ক্রমবর্ধমান, বিপরীতক্রমে, তারপর ভালভ বন্ধ করে দেওয়া হবে.
3. ভালভ কেটে মাধ্যম জন্য শুধুমাত্র উপযুক্ত, তাই অর্ধেক বদ্ধ অবস্থা মঞ্জুরিপ্রাপ্ত নয়.
4. সেখানে কভার কাছাকাছি ডিস্ক্রিপ্টরের লিক সম্বন্ধে সূচিত হয় তাহলে যখন ভালভ একটি সময় জন্য চলমান পরে খাওয়ানো, এটা বাদাম দৃঢ় পারে, ফুটো নির্মূল করা হবে.
