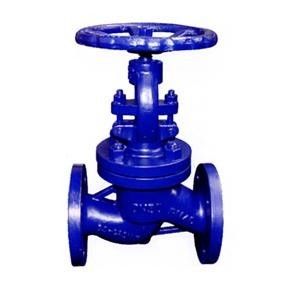

Flanged গ্লোব ভালভ, হট্টগোল টীকা 13709 / জিএস-C25 / Gp240gh / 1,0619, WCB / আয়রন
বৈশিষ্ট্য:
- পিছনে সীল
নির্ভরযোগ্য প্যাকিং এবং sealing নিশ্চিত করার পিছনে সীল নকশা যখন ভালভ সম্পূর্ণরূপে খোলা হয়. (চাপের প্যাকিং প্রতিস্থাপন বাঞ্ছনীয়)
- ঘর্ষণ প্রতিরোধ
কপাটক ডিস্ক যথেষ্ট তীব্রতা এবং অনমনীয়তা দেওয়া হয়. ডিস্ক মুদ্রাঙ্কন পৃষ্ঠ বিল্ট আপ স্যাটেলাইট খাদ খচিত বা অন্যান্য উপাদান ব্যবহারকারীদের অনুরোধ সাড়া দিয়ে ঝালাই করা যেতে পারে.
- সঠিক ডিজাইন:
শরীর ও শিরাবরণ ডিজাইন সুনির্দিষ্ট হিসাব অনুযায়ী. বডি অ্যান্ড শিরাবরণ, উচ্চ শক্তি আছে
অনমনীয় এবং প্রবাহ ক্ষমতা.
| সম্ভাব্য অ্যাপ্লিকেশন নির্বাচন: |
| (শিল্প) (মহাশক্তি) |
| (চিমনী গ্যাস puerification উদ্ভিদ) (গ্যাস সরবরাহ) |
| (ভ্যাকুয়াম সুবিধা) (অ্যামোনিয়া) |
| (গরম পানি) (cllling & জমাকৃত systme) |
| (গরম প্রযুক্তি) (বাষ্প সিস্টেম) |
বিশেষ উল্লেখ:
| কাঠামোগত সংকলন | বিবি-বিজি OS ও ওয়াই |
| ড্রাইভিং পদ্ধতি | হাতে চালিত |
| ইলেকট্রিক-actuated |
| ডিজাইন স্ট্যান্ডার্ড | DIN3356 |
| মুখোমুখি | DIN3202 |
| চক্রের উন্নত পার্শ্ব এন্ডস | DIN2543-2545 |
| টেস্ট ও পরিদর্শন | DIN3230 |
নোট: সিরিয়াল, ভালভ সংযোগ চক্রের উন্নত পার্শ্ব আকার গ্রাহকদের reguirment অনুযায়ী নকশা হতে পারে.
পণ্য কর্মক্ষমতা স্পেসিফিকেশন
| নামমাত্র চাপ | শেল টেস্ট (এমপিএ) | Sealing টেস্ট (এমপিএ) | উপযুক্ত টেম্প (ওসি) | উপযুক্ত মাধ্যম |
| (এমপিএ) |
| 1.6 | 2.4 | 1.76 | -110 ~ 600 ওসি | জল তেল ও গ্যাস |
| 2.5 | 3.75 | 2.75 |
| 4 | 6 | 4.4 |
| 6.4 | 9.6 | 7.04 |
| যন্ত্রাংশ | উপকরণ |
| শরীর | এএসটিএম A216 GR.WCB |
| আসন রিং | এএসটিএম A105 + + Stellite সম্মুখীন |
| ডিস্ক | এএসটিএম A105 + + 13Cr সম্মুখীন |
| ডিস্ক থার্স্ট প্লেট | এএসটিএম A276 প্রকার 420 |
| ডিস্ক বাদাম | এএসটিএম A276 প্রকার 410 |
| ডাঁটা | এএসটিএম A182 GR.F6 |
| উন্নত বিকল্পগুলি বোল্ট বাদাম | এএসটিএম A194 GR.2H |
| উন্নত বিকল্পগুলি বোল্ট | এএসটিএম A193 GR.B7 |
| গোটানো পাল | নরম আয়রন + + গ্রাফাইট |
| backseat Bushing | এএসটিএম A276 প্রকার 410 |
| স্টেম প্যাকিং | কাটা গ্রাফাইট অ্যান্ড ডাই গঠিত গ্রাফাইট রিং |
| শিরাবরণ | এএসটিএম A216 GR.WCB |
| Eyebolt পিনের | কার্বন ইস্পাত |
| গণ্ড | এএসটিএম A276 প্রকার 410 |
| গ্ল্য্যান্ড চক্রের উন্নত পার্শ্ব | এএসটিএম A216 GR.WCB |
| গ্রন্থি আই বোল্ট | এএসটিএম A307 GR.B |
| Eyebolt বাদাম | এএসটিএম A194 GR.2H |
| জোয়াল বুশ | এএসটিএম A439 GR.D -2 |
| স্ক্রু | কার্বন ইস্পাত |
| হাতে চাকা | নমনীয় আয়রন |
| হাতে চাকা বাদাম | এএসটিএম A194 GR.2H |
| ওয়াশিং মেশিন | কার্বন ইস্পাত |
| জোয়াল | এএসটিএম A216 GR.WCB |
| জোয়াল প্যান বোল্ট বাদাম | এএসটিএম A194 GR.2H |
| জোয়াল প্যান বোল্ট | এএসটিএম A193 GR.B7 |
| হাবভাব | ইস্পাত |
| ল্যান্টার্ন রিং উপর অনুরোধ | এএসটিএম A276 প্রকার 410 |
প্রধান মাত্রা
| চাপ | পিএন 1.6 এমপিএ |
| (এমপিএ) |
| আয়তন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| এল | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| এইচ | 240 | 260 | 276 | 285 | 300 | 305 | 354 | 402 | 437 | 496 | 541 | 699 | 815 | 914 | 1189 | 1350 |
| ওয়াট | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
| ওজন (কেজি) | 5.2 | 7.1 | 7.4 | 8.5 | 13 | 20 | 25 | 35 | 50 | 75 | 100 | 210 | 446 | 648 | 805 | 1050 |
|
|
| চাপ | পিএন 2.5 এমপিএ |
| (এমপিএ) |
| আয়তন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| এল | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| এইচ | 240 | 260 | 276 | 285 | 300 | 325 | 363 | 415 | 453 | 505 | 556 | 744 | 864 | 948 | 1269 | 1450 |
| ওয়াট | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| ওজন (কেজি) | 6 | 7.5 | 8 | 9 | 14 | 22 | 27 | 38 | 55 | 82 | 105 | 220 | 450 | 660 | 810 | 1100 |
|
|
| চাপ | পিএন 4.0 এমপিএ |
| (এমপিএ) |
| আয়তন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| এল | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| এইচ | 240 | 260 | 276 | 285 | 300 | 325 | 370 | 430 | 480 | 532 | 589 | 783 | 888 | 965 | 1285 | 1512 |
| ওয়াট | 120 | 140 | 160 | 160 | 180 | 200 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 600 |
| ওজন (কেজি) | 6 | 7.5 | 8 | 9 | 15 | 24 | 30 | 41 | 60 | 85 | 110 | 225 | 460 | 670 | 830 | 1120 |
সংক্ষিপ্ত ভূমিকা:
গ্লোব ভালভ উন্নত অভ্যন্তরীণ এবং আন্তর্জাতিক মান রেফারেন্স জন্য ডিজাইন করা হয়. শরীর অবলম্বন
গোলক কনফিগারেশন, এবং এটি ভাল চেহারা, চমৎকার ফাংশন এবং খাসা বৈশিষ্ট্য আছে.
CLASS150 থেকে CLASS1500 প্রয়োগ করুন, এবং -29 ℃ ~ 425 ℃ (ইস্পাত) -40 ℃ ~ 550 ℃ (স্টেইনলেস স্টীল).
বিভিন্ন উপাদান ব্যবহার করে, ভালভ যেমন জল, তেল, গ্যাস, বাষ্প, carbamide এবং অন্যান্য মাধ্যম হিসেবে বিভিন্ন মাধ্যম দিয়ে কাজ করতে সক্ষম হবেন.
মেল অংশ ও উপাদান
| যন্ত্রাংশ আইটেমের নাম | উপাদান |
1 | শরীর | WCB, CF8, CF8M |
2 | আসন | 2Cr13,25 + + স্যাটেলাইট |
3 | ডিস্ক | 2Cr13, 304, 25 + + satelite |
4 | ডাঁটা | 2Cr13, 304, 304L |
5 | গোটানো পাল | গ্রাফাইট + + 304, গ্রাফাইট +08 ইস্পাত |
6 | শিরাবরণ | WCB, CF8, CF8M |
7 | বোঁচকা | গ্রাফাইট, PTFE |
8 | হাত চাকা | HT250, QT450 |
প্রযুক্তিগত বৈশিষ্ট্য
-Nominal ব্যাস: 2 "-12"
-Applicable তাপমাত্রা: -29 ℃ ~ 425 ℃ (ইস্পাত) -40 ℃ ~ 550 ℃
(মরিচা রোধক স্পাত)
-Nominal চাপ: 150Lb 300Lb 600Lb 900Lb 1500Lb
-Applicable মাঝারি পানি, গ্যাস, তেল ও অন্যান্য ক্ষয়কারিতা মাঝারি.
অ্যাপ্লিকেশন স্ট্যান্ডার্ড
-Manufacture মান: ANSI 16.34
ফেস মাত্রা মুখোমুখি: ANSI বি 16.10
-Flange মাত্রা: ANSI বি 16.5
-Test: এপিআই 598
বর্ণনা:
প্রধান বহিরাগত এবং সংযোগ মাত্রা
| CLASS150 |
আকার (মধ্যে) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
এল, L1-RF.BW (মিমি) | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 |
ও L2-RTJ (মিমি) | 216 | 229 | 254 | 305 | 343 | 368 | 508 | 635 | 711 |
এইচ (মিমি) | 330 | 390 | 410 | 475 | 540 | 585 | 725 | 825 | 940 |
কে (মিমি) | 200 | 250 | 250 | 300 | 350 | 350 | 450 | 500 | 600 |
ওজন (কেজি) | 23 | 29 | 40 | 59 | 95 | 115 | 178 | 268 | 385 |
| CLASS300 |
আকার (মধ্যে) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " | 12 " |
এল, L1-RF.BW (মিমি) | 267 | 292 | 318 | 355 | 400 | 440 | 533 | 622 | 711 |
ও L2-RTJ (মিমি) | 283 | 308 | 333 | 371 | 416 | 460 | 549 | 638 | 727 |
এইচ (মিমি) | 350 | 425 | 485 | 520 | 565 | 655 | 825 | 920 | 1155 |
কে (মিমি) | 200 | 250 | 300 | 300 | 350 | 350 | 500 | 600 | 700 |
ওজন (কেজি) | 30 | 45 | 60 | 83 | 135 | 162 | 265 | 375 | 525 |
| CLASS600 |
আকার (মধ্যে) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | 10 " |
এল, L1-RF.BW (মিমি) | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 |
ও L2-RTJ (মিমি) | 295 | 333 | 359 | 435 | 511 | 562 | 664 | 791 |
এইচ (মিমি) | 420 | 490 | 550 | 590 | 620 | 700 | 950 | 1140 |
কে (মিমি) | 250 | 300 | 300 | 350 | 500 | 500 | 600 | 600 |
ওজন (কেজি) | 39 | 61 | 76 | 122 | 210 | 245 | 447 | 692 |
| CLASS900 | |
আকার (মধ্যে) | 2 " | 2-1 / 2 " | 3 " | 4 " | 5 " | 6 " | 8 " | |
এল, L1-RF.BW (মিমি) | 368 | 419 | 381 | 457 | 559 | 610 | 737 | |
ও L2-RTJ (মিমি) | 371 | 422 | 384 | 460 | 562 | 613 | 740 | |
এইচ (মিমি) | 495 | 540 | 600 | 655 | 670 | 780 | 1050 | |
কে (মিমি) | 300 | 350 | 350 | 500 | 500 | 350 * | 350 * | |
ওজন (কেজি) | 96 | 79 | 117 | 178 | 305 | 355 | 730 | |
দ্রষ্টব্য: ব্যবহার করুন "*", গড় গিয়ার বক্স সংশোধন করা হয়েছে. | |
| CLASS1500 |
আকার (মধ্যে) | 2 " | 2-1 / 2 " | 3 " | 4 " | 6 " |
এল, L1-RF.BW (মিমি) | 368 | 419 | 470 | 546 | 705 |
ও L2-RTJ (মিমি) | 371 | 422 | 473 | 549 | 711 |
এইচ (মিমি) | 550 | 582 | 625 | 750 | 925 |
কে (মিমি) | 300 | 350 | 400 | 450 | 600 |
ওজন (কেজি) | 116 | 125 | 145 | 210 | 475 |
