পণ্যের বিবরণ:
প্রদান:
|
বিশেষভাবে তুলে ধরা: | power plant valves,gate globe valve |
---|

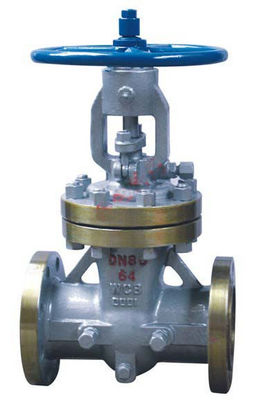

CYZ40H, CYZ41H, CYZ40Y, CYZ41Y ডিফারেনশিয়াল চাপ তেল সীল গেট ভালভ 150 ~ 900 এলবি
ডিফারেনশিয়াল চাপ তেল সীল গেট ভালভ এর স্ট্রাকচারাল নীতি: এটা বর্তমান পাগলাটে ইলাস্টিক গেট ভালভ থেকে উত্পাদিত হয়; একটি স্বয়ংক্রিয় চাপ তেল সীল এবং তৈলাক্তকরণ কাঠামো প্রতিটি পায়ের পাতার মোজাবিশেষ গেট ভালভ শরীরের আসন এ ইনস্টল করা হয় এবং পিস্টন এবং তেল সিলিন্ডার এর পৃষ্ঠ বরাবর সহচরী পিচ এবং কপাটক সীট গঠিত, এবং এটি সীল তেল রয়েছে যখন ভালভ বন্ধ হয়, তার গহ্বর মাঝারি চাপ দিয়ে ভরা হয়, এবং ভালভ ফিরে, ভালভ ডাউনস্ট্রিম শেষ মাঝারি গহ্বর সঙ্গে একটি ডিফারেনশিয়াল চাপ উত্পন্ন; এই ডিফারেনশিয়াল চাপ সিল এর তেল ফিল্ম তৈরি এবং সীল অর্জন চ্যানেলের মাধ্যমে পেতে তেল সিলিন্ডার মধ্যে সীল ক্রিম সংক্ষেপে পিস্টন সরান নিচে।
বৈশিষ্ট্য
1. ডিফারেনশিয়াল চাপ তেল সীল স্থিতিস্থাপক গেট ভালভ গঠন, হালকা এবং অপারেশন সহজ; এটা নির্ভরযোগ্য সীল অর্জন Filler পুনর্নবীকরণ থেকে বিনামূল্যে হতে সুবিধাজনক।
2. পুরানো জাল গিফট ভালভ সঙ্গে তুলনা, কী তেল সীল মধ্যে যান্ত্রিক সীল পরিবর্তন হয়; প্রথম সীল হল ইলাস্টিক ডিস্ক হার্ড সীল, এবং দ্বিতীয় সীল ক্রিম সীল, তাই এটি ডবল সীল হয়; ভালভ এ সিল ক্রিম স্বয়ংক্রিয় ইনজেকশন দিয়ে সজ্জিত করা হয়, এবং সীল ক্রিম ইনজেকশনের ক্ষতিপূরণ ডিভাইসের সাথে বাহ্যিক ভালভ।
পিএন এমপিএ | পণ্যের ধরন |
1.6 ~ 16.0MPa 150 ~ 900 এলবি | CYZ40H, CYZ41H, CYZ40Y, CYZ41Y, KCYZ40Y, KCYZ41Y |
প্রযুক্তিগত পরামিতি
চাপ গ্রেড | স্বাভাবিক তাপমাত্রা চাপ পরীক্ষা (MPa) | প্রযোজ্য তাপমাত্রা (℃) | মধ্যম | |||||
খাপ | সীল | পিছনে সীল | -29-121, বা হিসাবে প্রয়োজনীয় | সালফার প্রতিরোধী আদর্শ | মৌলিক আদর্শ | |||
পি এন (এমপিএ) | 1.6 | 2.4 | 1.76 | 1.76 | মাঝারি পরিমাণ H2S এবং CO2> 500Mg / M3 | পেট্রোলিয়াম, প্রাকৃতিক গ্যাস, জল এবং তাই | ||
2.5 | 3.75 | 2.75 | 2.75 | |||||
4.0 | ছয় | 4.4 | 4.4 | |||||
6.4 | 9.6 | 7.04 | 7.04 | |||||
10.0 | 15.0 | 11.0 | 11.0 | |||||
16.0 | 24.0 | 17.6 | 17.6 | |||||
ক্লাস (এলবি) | 150 | 2,93 | 2,07 | 2,07 | ||||
300 | 7,58 | 5,52 | 5,52 | |||||
400 | 10.0 | 7,31 | 7,31 | |||||
600 | 15.0 | 11,03 | 11,03 | |||||
900 | 22.4 | 16.54 | 16.54 |
মূল অংশ সামগ্রী
নাম | শরীর, আচ্ছাদন | ভালভ ডিস্ক | আসন | টাকু | টাকু স্ক্রু | সীল মুখ | |
উপাদান | বেসিক প্রকার | WCB | WCB + + 13Cr / STL | মিশ্র ইস্পাত + + 13Cr | মিশ্র ইস্পাত | অ্যালুমিনিয়াম ব্রোঞ্জ | PTFE হয় |
সালফার প্রতিরোধী টাইপ | WCB সালফার-প্রতিরোধী চিকিত্সা | WCB + + STL | মিশ্র ইস্পাত + + STL | ইস্পাত 318 | চাঙ্গা PTFE হয় |
মূল অংশ সামগ্রী
প্রধান বাহ্যিক মাত্রা এবং ওজন
পি এন (এমপিএ) | মাত্রা (মিমি) | |||||||||||
ডিএন | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
1.6 | এল | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
এইচ | 425 | 445 | 540 | 620 | 740 | 820 | 1050 | 1245 | 1475 | 1755 | 1930 | |
কেজি | 28 | 34 | 45 | 64 | 75 | 106 | 151 | 211 | 302 | 377 | 578 | |
2.5 | এল | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 |
এইচ | 425 | 445 | 540 | 620 | 740 | 810 | 1080 | 1282 | 1500 | 1820 | 2015 | |
D0 | 240 | 240 | 280 | 320 | 360 | 400 | 450 | 500 | 500 | 560 | 560 | |
কেজি | 34 | 38 | 51 | 74 | 98 | 117 | 196 | 226 | 354 | 490 | 558 | |
4.0 | এল | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
এইচ | 435 | 445 | 550 | 670 | 775 | 895 | 1100 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 | 560 | |||
কেজি | 38 | 45 | 66 | 89 | 117 | 147 | 242 | 340 | 453 | |||
6.4 | এল | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | ||
এইচ | 438 | 475 | 555 | 670 | 772 | 895 | 1137 | 1332 | 1530 | |||
D0 | 280 | 280 | 320 | 360 | 400 | 450 | 560 | 560 | 600 | |||
কেজি | 45 | 53 | 77 | 112 | 158 | 223 | 317 | 377 | 410 | |||
10.0 | এল | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | |||
এইচ | 510 | 540 | 600 | 690 | 985 | 1085 | 1215 | 1365 | ||||
D0 | 280 | 280 | 320 | 360 | 450 | 560 | 600 | 650 | ||||
কেজি | 54 | 64 | 93 | 135 | 268 | 381 | 452 | 493 | ||||
16.0 | এল | 300 | 340 | 390 | 450 | 600 | 750 | 850 | 950 | |||
এইচ | 467 | 660 | 680 | 785 | 985 | 1190 | 1395 | 1595 | ||||
D0 | 320 | 360 | 360 | 450 | 500 | 560 | 600 | 650 | ||||
কেজি | 72 | 85 | 121 | 176 | 350 | 490 | 580 | 635 |
