A105 800lbs সমাকলন Flanged নকল ইস্পাত গেট ভালভ শিল্প উচ্চ তাপমাত্রা
সংক্ষিপ্ত ভূমিকা:
সমাকলন ভালভ Flanged তিন শিরাবরণ ডিজাইন পাওয়া যায়.
প্রথম নকশা, নিরূদ্ধ উন্নত বিকল্পগুলি হল malefemale যুগ্ম, সর্পিল ক্ষত গোটানো পাল, করেছেন, সেটার সঙ্গে
F304L / যৌথ গোটানো পাল বমাস্তুলদণ্ডের graphite.Ring এছাড়াও অনুরোধ উপলব্ধ.
দ্বিতীয় নকশা একটি থ্রেড এবং সীল যৌথ ঝালাই সঙ্গে, ঝালাই শিরাবরণ হয়. অনুরোধ একটি উপর
পূর্ণ pen- নিষ্কাশন শক্তি ঝালাই যৌথ পাওয়া যায়.
তৃতীয় নকশা একটি থ্রেড এবং চাপ সীল যৌথ সঙ্গে, চাপ সীল শিরাবরণ হয়. সমাকলন Flanged
শেষ ভালভ গেট, গ্লোব, পিস্টন, চেক, এবং সুইং চেক নকশা কনফিগারেশনের পাওয়া যায়.
প্রযুক্তিগত বৈশিষ্ট্য
* সমাকলন চক্রের উন্নত পার্শ্ব ভালভ এপিআই 602 সাথে সামঞ্জস্য, এবং ANSI 16.34.
* প্রতিটি এপিআই 598 অনুযায়ী পরীক্ষা করা হয়, এবং উপলক্ষে প্রতি এমএসএস এসপি-25.
* সম্পূর্ণ পোর্ট এবং প্রচলিত পোর্ট
* ফেস ANSI B16.10 টি অনুযায়ী মুখোমুখি
* ANSI B16.5 অনুযায়ী Flanges
* চাপ সীল শিরাবরণ
* বাইরের স্ক্রু এবং জোয়াল (OS ও ওয়াই)
* দুই টুকরা স্ব সমতলতা প্যাকিং গ্রন্থি
* সমাকলন কলার
* সমাকলন শরীর flanges
* বাট ঝালাই ASME বি B16.25 থেকে শেষ
* RTJ শিরাবরণ গোটানো পাল বমাস্তুলদণ্ডের রিং যুগ্ম টাইপ
* সর্পিল ক্ষত গোটানো পাল, থ্রেড এবং সীল ঝালাই শিরাবরণ বা থ্রেডেড এবং চাপ দিয়ে নিরূদ্ধ শিরাবরণ
সীল শিরাবরণ
স্ট্যান্ডার্ড উপাদান স্পেসিফিকেশন
কোন. | নামের অংশ | সি এস এএসটিএম থেকে | এএসটিএম হিসাবে | এএসটিএম থেকে এস এস |
প্রকার A105 | প্রকার F22 | প্রকার F304 (এল) | প্রকার F316 (এল) |
1 | শরীর | A105 | A182 F22 | A182 F304 (এল) | A182 F316 (এল) |
2 | স্টেম রিং | A276 420 | A276 304 | A276 304 (এল) | A276 316 (এল) |
3 | কীলক | A276 410 & 430 | A182 F304 | A182 F304 (এল) | A182 F316 (এল) |
4 | ডাঁটা | A182 F6 চাপুন | A182 F304 | A182 F304 (এল) | A182 F316 (এল) |
5 | গোটানো পাল | ঢেউতোলা এসএস + + গ্রাফাইট | এসএস + + PTFE |
6 | শিরাবরণ | A105 | A182 F22 | A182 F304 (এল) | A182 F316 (ঠ) |
7 | উন্নত বিকল্পগুলি বোল্ট | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | পিন | A276 420 | A276 304 |
9 | গণ্ড | A276 410 | A182 F304 (এল) | A182 F316 (এল) |
10 | গ্রন্থি Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | গ্ল্য্যান্ড চক্রের উন্নত পার্শ্ব | A105 | A182 F11 | A182 F304 (এল) | A182 F316 (এল) |
12 | গ্রন্থি বাদাম | A194 2h | A194 4 | A194 8 | A194 8M |
13 | জোয়াল বাদাম | A276 410 |
14 | HWLock বাদাম | A194 2h | A194 4 | A194 8 | A194 8M |
15 | বাড়ির দরজাদিতে বাসিন্দার নাম লেখা যে ফলক থাকে | এস এস |
16 | হাত চাকা | A197 |
17 | lubricated Gasket | A473 431 |
18 | স্টেম প্যাকিং | নমনীয় গ্রাফাইট | PTFE |
উপযুক্ত মাধ্যম | জল, তেল, গ্যাস ইত্যাদি | জল, তেল, গ্যাস ইত্যাদি | HNO3, CH3OOH ইত্যাদি |
উপযোগী তাপমাত্রা | -29 ℃ ~ 425 ℃ | -29 ℃ ~ 550 ℃ | -29 ℃ ~ 180 ℃ |

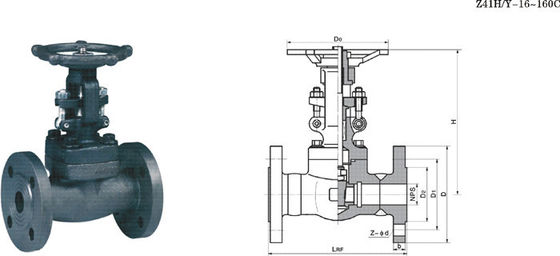

মাত্রা (মিমি) এবং ওজন (কেজি)
NPS | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " |
এল (আরএফ)
L1 (BW) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 |
300Lb | 140 | 152 | 165 | 178 | 190 | 216 |
600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
এইচ | 150Lb ~ 300Lb | 158 | 169 | 197 | 236 | 246 | 283 |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 |
ওয়াট | 100 | 100 | 125 | 160 | 160 | 180 |
ওজন | 150Lb | আরএফ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 |
300Lb | আরএফ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 |
600Lb | আরএফ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 |
Flanged শেষ গেট ভালভ 900Lb ~ 1500Lb
NPS | 1/2 " | 3/4 " | 1 " | 11/2 " | 11/4 " | 2 " |
এল (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1 (BW) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
এইচ (খোলা) | 197 | 197 | 236 | 246 | 283 | 330 |
ওয়াট | 125 | 125 | 160 | 160 | 180 | 200 |
ওজন | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 |
Flanged শেষ চাপ- সীল গেট ভালভ 900Lb ~ 2500Lb
NPS | 1/2 " | 3/4 " | 1 " | 11/4 " | 11/2 " | 2 " |
এল (RTJ) | 900Lb ~ 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 |
এইচ (খোলা) | 900Lb ~ 1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 |
ওয়াট | 160 | 160 | 180 | 200 | 250 | 280 |
ওজন | 900Lb ~ 1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58,1 | 130,0 |
