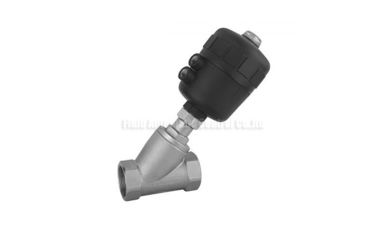

এঙ্গেল আসন পিস্টন ভালভ DN10 ~ DN50 স্টেইনলেস স্টীল বডি প্লাস্টিক Actuator সঙ্গে
প্লাস্টিক actuator দুই অবস্থানে দুটি উপায় একক অভিনয় বা ডবল অভিনয় DN10 সঙ্গে PVA সিরিজ কোণ আসন পিস্টন ভালভ ~ তরল ও বহিস্থিত পাইলট চালিত এবং 360 ° turnable actuator সঙ্গে গ্যাসের জন্য DN50
দ্রুত বিস্তারিত:
* PVA সিরিজ এঙ্গেল আসন পিস্টন ভালভ burkert সমতুল্য
* দুটি অবস্থানে দুটি উপায়, বাহ্যিক পাইলট চালিত
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* শারীরিক উপাদান স্টেইনলেস স্টীল 304 বা স্টেইনলেস স্টীল 316
* Actuator উপাদান Engneering প্লাস্টিক
* সহজ মাউন্ট জন্য, actuator 360 ° turnable হতে পারে
* ডাউনস্ট্রীম ইনস্টল এবং আপস্ট্রিম ইনস্টল উভয় উপলব্ধ
* দ্রুত সাড়া, কম শব্দ, কম খরচ
* স্থিতিশীল নকশা, এক্সটার্নাল পাইলট চালিত দীর্ঘ serive জীবন এবং রক্ষণাবেক্ষণের জন্য কোন প্রয়োজন জন্য
অ্যাপ্লিকেশন:
PAV সিরিজ কোণ আসন পিস্টন ভালভ বাইরের পাইলট চালিত, ওয়াই আকৃতির কোণ ধরনের নকশা বড় প্রবাহ এবং দীর্ঘ জীবন সঙ্গে.
PAV সিরিজ কোণ আসন ভালভ ব্যাপকভাবে কাজ মাঝারি প্রবাহ হার নিয়ন্ত্রণ করতে ব্যবহৃত, এটি উচ্চ তাপমাত্রা এবং শক্তিশালী জারা পরিবেশ প্রয়োগ করা হতে পারে.
PAV সিরিজ ভালভ ব্যাপকভাবে পরিবেশ সুরক্ষা, টেক্সটাইল, চিকিৎসা সরঞ্জাম ব্যবহৃত, খাদ্য শিল্প ইত্যাদি
বিশেষ উল্লেখ:
ক্রমানুসার কোড |
PVA | 15 | 1 | এস |
আদর্শ | ডিএন এবং পোর্ট সাইজ | শারীরিক উপাদান কোড | মোশন প্যাটার্ন এবং মাউন্ট |
PVA: প্রকৌশল প্লাস্টিক actuator সঙ্গে PVA সিরিজ এঙ্গেল আসন পিস্টন ভালভ | 10: G3 / 8 " | 1: ব্রাস | এস: একক ভারপ্রাপ্ত |
15: G1 / 2 " |
20: G3 / 4 " |
25: G1 " | 2: স্টেইনলেস স্টীল 304 | : D: ডাবল ভারপ্রাপ্ত |
32: G1-1 / 4 " |
40: G1-1 / 2 " | 3: স্টেইনলেস স্টীল 316L | এফ: চক্রের উন্নত পার্শ্ব মাউন্ট |
স্পেসিফিকেশন
শারীরিক উপাদান: S.S316 / S.S304 / ব্রাস
Aclualor উপাদান: প্রকৌশল প্লাস্টিকের
ডিস্ক সীল: PTFE / FPM
স্টেম সীল: PTFE / FPM
পিস্টন সীল: FPM / এনবিআর
কারিগরী পরামিতি
সংযোগ আকার: DN10-DN50
থ্রেড: 3/8 "-2"
প্রযোজ্য মিডিয়াম: জল, নিরপেক্ষ গ্যাস বা তরল, allohol, তেল, জৈব. | মাঝারি তাপমাত্রা:
PTFE: -10 ℃ - + + 180 ℃
FPM: -10 ℃ - + + 100 ℃
Viscidity: max600 মিমি 2 / গুলি
স্রোতবরাবর ইনস্টল / আপস্ট্রিম ইনস্টল
Conttoling মাধ্যম: বায়ু / নিরপেক্ষ গ্যাস
Conttoling চাপ: 0.3-O.8MPa
কাজের চাপ: 0-1.6MPa
|
ডিএন | জি | এল | L1 | দঃপঃ | এইচ | : D | actuator |
10 | 3/8 " | 55 | 17 | 21 | 170 | 54 | 50 |
15 | 1/2 " | 70 | 21 | 26.5 | 185 | 63 | 50 |
20 | 3/4 " | 76 | 23 | 32 | 190 | 63 | 50 |
25 | 1 " | 90 | 25 | 40 | 200 | 63 | 50 |
32 | 1-1 / 4 " | 116 | 32 | 50 | 240 | 81 | 63 |
40 | 1-1 / 2 " | 116 | 32 | 55.5 | 280 | 96 | 80 |
50 | 2 " | 138 | 40 | 68,5 | 295 | 96 | 80 |
1.1 শরীর | 3.1 স্ক্রু সংযোগকারী | 5.5 লক nul |
1.2 সিলিন্ডার | 3.2 ভী seeling | 5.6 পিস্টন |
1.3 সিলিন্ডার প্রতি লোভ | 3.3 সীল রিং | 5.7 সীল রিং |
1.4 পর্যবেক্ষণ জানালা | 3.4 গোটানো পাল | 5.8 গোটানো পাল |
2.1 বল্টু | 3.5 বসন্ত | 5.9 ষড়ভূজ বাদাম |
2.2 রন্ধ্র প্লেট সীল | 4.1 connecling nul | 5.10 বসন্ত |
2.3 সীল ডিস্ক | 4.2 সীল রিং | 5,11 অবস্থান নির্দেশক |
2A ডিস্ক | 4.3 লক বাদাম | |
2.5 স্টেম | 4.4 পাত বসন্ত | |
